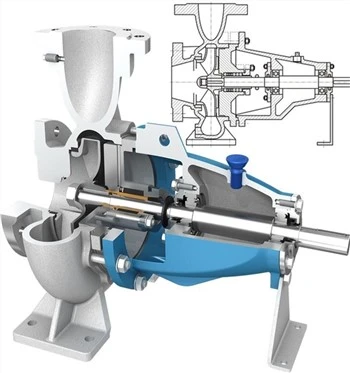

Fra glandpakking til mekaniske tetninger: utviklingen av tetningsteknologi for gruspumpeaksel

Vi har vært borti et tilbakevendende fenomen på gruveplasser og mudringsjobber: en gruspumpes motorstrøm svinger uberegnelig, harmoniske pigger, men selve motoren sjekker ut fint. Spor den oppstrøms, og den skyldige kommer nesten alltid tilbake til akseltetningen. Overgangen fra pakking til mekaniske tetninger er ikke bare et sprang innen tetningsteknologi - det endrer fundamentalt pumpens belastningsegenskaper og kraftkvalitetssignatur. Fra der vi sitter, ser vi på denne utviklingen, gjør det mye lettere å se hvorfor en god pumpe begynner å beskytte det elektriske nettet ditt rett ved akseltetningen.

The Packing Seal Era: Enkel, rå, trøbbel-utsatt

Tidlige gruspumper kjørte nesten utelukkende på pakking. Ideen er helt enkel: fyll ringer av fett- eller grafitt-impregnert flettet pakning inn i pakkboksen der skaftet kommer ut av foringsrøret, stram ned en gland og la kompresjonen mot akselhylsen holde oppslemmingen tilbake. Det er billig, enkelt å erstatte, og i lang tid var det det eneste spillet i byen.

Men emballasje har en hard sannhet bakt inn. For å unngå at den brenner opp, må du la en liten mengde slurry trenge gjennom for å smøre og avkjøle pakningen. Med grove, slipende oppslemminger betyr det en kontinuerlig strøm av partikler som skurer akselhylsen. Gå forbi en av disse pumpene, og du vil vanligvis finne en sølepytt under pakkboksen - visittkortet til et drypp som aldri stopper. Utover rotet, er det et mer lurt problem: Hvis slurryen migrerer langs akselen inn i lagerhuset eller motorviklingene, tærer den på isolasjonen, akselererer lagerslitasjen og setter stille scenen for motorfeil.

Gjennom en kraftkvalitetslinse er en pakningsforsegling en ustabil belastning av natur. Sveiv kjertelen for stramt, og pakningen løper tørr mot hylsen - motorbelastningshopp, strømstigninger og energiavfall skyter opp. Ta det av håret, lekkasjen tar seg opp, og ujevn ermeslitasje utløser ofte vibrasjoner. Den mekaniske bevegelsen lander rett på gjeldende bølgeform, typisk som synlig harmonisk forvrengning og faseubalanse. Vi har stirret på mange av disse bølgeformene i overvåkingsregistreringene våre: det som først ser ut som en prosessbelastningssving viser seg å ikke være noe mer enn at kjertelens tetthet skifter. I det øyeblikket innser du at selen spiller en langt større rolle i strømproblemer enn du noen gang hadde forestilt deg.

The Arrival of Mechanical Seals: A Fundamental Upgrade

Etter hvert som pumpetrykket økte og miljøreglene ble strammet inn, ble grensene for pakking umulig å ignorere. Mekaniske tetninger ble tatt i bruk for gruspumper, og de markerer et virkelig vendepunkt i akseltettingsfilosofien. I stedet for å stole på at noen skal knuse pakning mot en hylse, bruker en mekanisk tetning et par presisjons-overlappede flater vinkelrett på akselen -, vanligvis en stasjonær ring av hard legering eller silisiumkarbid og en roterende ring av karbon eller silisiumkarbid - holdt sammen av fjærtrykk. Det lille gapet mellom dem holder slurryen inne.

Den ene endringen snur effektivt "akseptabel lekkasje" til "kontrollert mikro-lekkasje eller ingen synlig lekkasje." For de av oss i kraftkvalitetsverdenen er den større historien hvor mye jevnere dreiemomentprofilen blir. Tetningsflatene går på en tynn væskefilm, og produserer lav, stabil friksjon - ikke mer av den tette-og deretter-løs oppførselen. RMS-strømmen jevner seg ut, harmonisk innhold synker merkbart, og strømtoppene under både oppstart og jevn kjøring mykes opp. Vi har sammenlignet før-og-effektdata for flere ettermonteringer av gruspumper: etter bytte til en mekanisk tetning på patronen under identiske prosessforhold, krympet strømsvingningsamplituden vanligvis med mer enn 30 prosent, og motoreffektiviteten økte.

Selvfølgelig er gruspumpe-forholdene brutale, og en naken mekanisk tetning kan ikke bare slippes ned og glemmes. I praksis utviklet design seg til tandem eller doble mekaniske tetninger med en ekstern spyling. Rent vann mates inn i tetningskammeret ved positivt trykk, og blokkerer slitende partikler fra å nå tetningsflatene. Det er en beskyttende strategi nesten utenkelig i pakketiden. Den flytter den hardeste slitasjen fra akselhylsen til utskiftbare tetningsringer, forlenger den totale levetiden og skåner selve akselen. Enda bedre, skyllingen transporterer bort varmen langt mer effektivt, holder langvarige-temperaturer lave og reduserer risikoen for at motoren blir utbrent på grunn av overoppheting.

Strømkvalitetslogikken bak evolusjonen

På overflaten er pakking-til-mekanisk en lekkasje-kontrolloppgradering. Under omskriver den pumpens mekaniske tapsmønster og stabiliteten i kraftoverføringen. På en gruve eller en dregg med flere pumper som deler en tett transformator, bølger hver pumpes startstøt og harmoniske injeksjon gjennom hele systemet. Den vage, uforutsigbare friksjonen til pakking kan i det stille kaste bort 5 til 10 prosent mer energi og hoper lavfrekvente harmoniske på bussen, noe som gjør kondensator-bankatferden hoppende og uforutsigbar. En mekanisk tetning gjør den uklare tapsgrensen til noe rent og kontrollerbart, og skyver pumpen mye nærmere en ryddig, lineær belastning. Vi har sett det validert gang på gang av strømkvalitetsanalysatorene vi leverer: når hver pumpe på et nettsted går over til mekaniske tetninger, setter bussens effektfaktor seg ned og spennings{12}}flimmerhendelser faller.

Ingenting av dette betyr at mekaniske tetninger er en evig løsning. Slitte ansikter, avbrutt skyllestrøm eller inntrenging av partikler vil fortsatt drepe en forsegling, utløse unormale vibrasjoner og tilsmusse strømkvaliteten igjen. Fordelen er at disse feilene vanligvis dukker opp tidlig - som små strømsvingninger eller vibrasjonsharmoniske ved spesifikke frekvenser -, og det er fullstendig å fange opp med online overvåking. Vi anbefaler rutinemessig å sette en bærbar eller fast strømkvalitetsskriver på pumpemateren, ved å bruke harmoniske trender og gjeldende-konvoluttendringer for å lese forseglingens helse, og gjøre reaktiv reparasjon til prediktivt vedlikehold.

Når vi ser tilbake, er en pakningsforsegling som en tøff, sløv gammel håndverker: den fikk jobben gjort på den mest direkte måten og etterlot mye å angre. En mekanisk tetning er mer som en presisjonsingeniør, som bygger en pålitelig, standardisert sammenstilling av overlappede flater, væskefilm og en skylleplan. For gruspumpebrukere er det mye mer enn en lekkasjeretting - det er en seriøs investering i bedre motordriftsforhold og mer stabil strømkvalitet. Og det vi gjør er å gi deg synlighet, gjennom overvåking, for å se de virkelige elektriske-parameterforskyvningene som hver forseglingsendring fører med seg -, slik at du kan få mest mulig ut av hver eneste kilowattime-.
